您當前位置: 產品中心電站閥水封閘閥

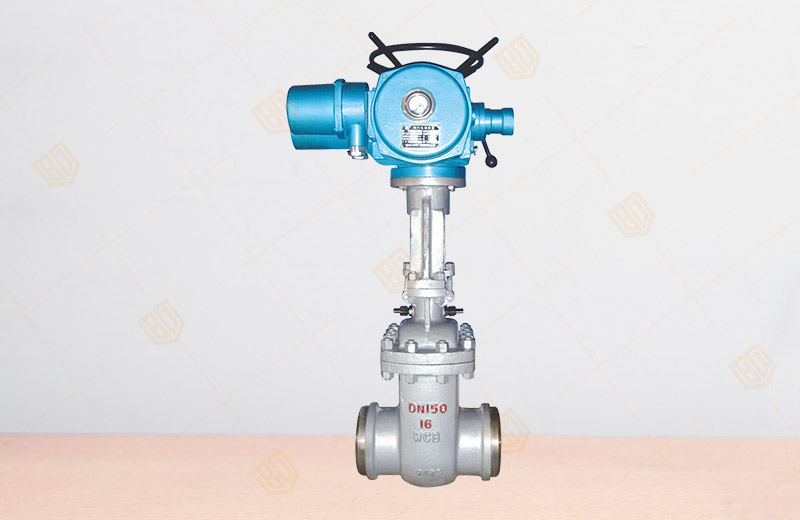

DSZ44H水封閘閥

產品概況

產品型號：DSZ44H
公稱通徑：DN50～800mm
公稱壓力：PN0.6～1.6Mpa
主要材質：碳鋼、合金鋼
適用溫度：≤550℃
設計標準：API 600、ASME B16.34、DL/T 531、JB/T3595
結構長度：DL/T 531、ASME B16.10、GB/T 12221
連接標準：DL/T 531、JB/T3595、ASME B16.25
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：API 598、GB/T 13927、GB/T 26480、JB/T9092、JB/T3595

DSZ44H水封閘閥產品詳情

一、DSZ44H水封閘閥產品特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、填料函設計成水密封結構，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系統與大氣隔離，保證良好的氣密性。
3、啟閉件采用雙閘板雙向彈性密封，啟閉輕松，密封可靠，性能良好。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
5、結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。
6、閥門工作必須在全開或全關位置，不可做調節閥用。

二、DSZ44H水封閘閥主要零部件材料

殼體材料	適用介質	適用溫度℃
碳素鋼（C）	水、蒸汽、油品	≤425
鉻鎳不銹鋼（P）	硝酸類	≤200
鉻鎳鉬不銹鋼（R）	醋酸類	≤200
鉻鉬鋼（I）	水、蒸汽、油品	≤550

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥板	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥蓋	WCB/25	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	真空組合填料
閥桿螺母	鋁青銅
手輪	可鍛鑄鐵

三、DSZ44H水封閘閥主要外形尺寸

公稱壓力	試驗壓力
公稱壓力	殼體	密封（水）	密封（氣）	上密封（水）
1.6	2.4	1.8	0.6	1.8

公稱壓力1.6 MPa

DN	L1	L2	D	D1	D2	b	f	z-d	Dn	A	B	H	H1	DO	RF	BW
50	250	216	160	125	100	16	3	4-18	49	57	66	398	458	250	28	24
65	270	241	180	145	120	18	3	4-18	66	73	83	438	514	250	40	35
80	280	283	195	160	135	20	3	8-18	78	89	96	456	539	300	55	50
100	300	305	215	180	155	20	3	8-18	96	108	117	514	614	300	75	66
125	325	381	245	210	185	22	3	8-18	121	133	144	600	750	350	110	96
150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	150	133
200	400	419	335	295	265	26	3	12-23	202	219	222	800	1000	400	223	203
250	450	457	405	355	320	30	3	12-25	254	273	278	840	1080	450	325	295
300	500	502	460	410	375	30	4	12-25	303	325	330	990	1280	450	430	395
350	550	572	520	470	435	34	4	16-25	351	377	382	1135	1470	600	570	510
400	600	610	580	525	485	36	4	16-30	398	426	432	1410	1815	650	740	665
450	650	660	640	585	545	40	4	20-30	450	480	484	1475	1925	700	955	860
500	700	711	705	650	608	44	4	20-34	501	530	535	1660	2170	750	1195	1070
600	800	813	840	770	718	48	5	20-41	602	630	638	1950	2570	800	1455	1295
700	900	914	910	840	788	50	5	24-41	692	720	738	2165	2870	850	2110	1830
800	1000	965	1020	950	898	52	5	21-41	792	820	840	2595	3395	950	2630	2390
