您當前位置: 產品中心鍛鋼閥門 國標鍛鋼法蘭截止閥

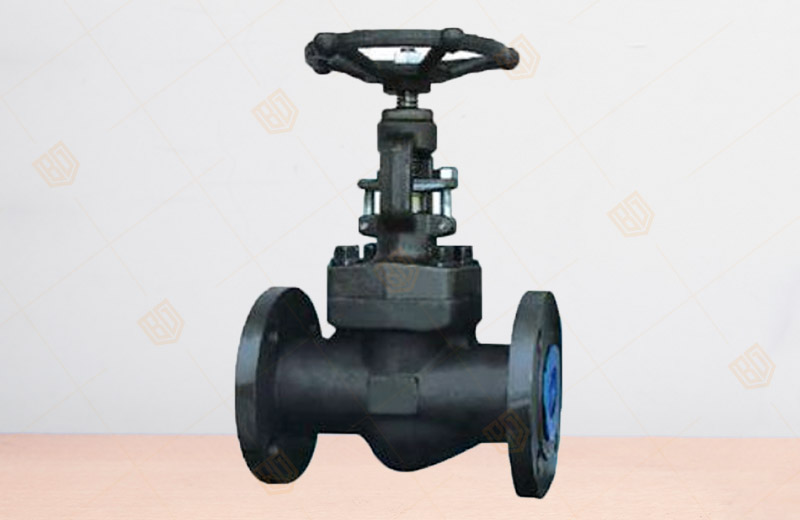

J41Y國標鍛鋼法蘭截止閥

產品概況

產品型號：J41Y
公稱通徑：DN15～50mm
壓力范圍：PN1.6~10.0MPa
工作溫度：-29℃～550℃
主體材質：碳鋼、不銹鋼、合金鋼
適用介質：水、蒸汽、油品、硝酸、醋酸等
應用范圍：適用于自來水、食品、制藥、電力、石油、液化氣、蒸汽、等介質的管路上

J41Y國標鍛鋼法蘭截止閥產品詳情

J41Y國標鍛鋼法蘭截止閥產品概述:
百鋼閥門集團生產銷售的J41Y國標鍛鋼法蘭截止閥整體法蘭閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

J41Y國標鍛鋼法蘭截止閥特點及優點:
●該產品嚴格按API602、BS 5352標準設計制造，閥瓣沿著中心定位作升降運動，(襯套采用耐磨性能好，摩擦系數小的特殊材料制作)，動作靈活可靠，密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
●手輪采用可鍛鑄鐵鍛造，造型配合手握，適當增加摩擦力，方便開啟。并示有明顯的"開"、"關"標記。較大口徑、較高壓力的可選用撞擊式手輪。
●閥桿螺母采用高鎳球鐵， "T"形螺紋與閥桿配合傳遞力矩。閥蓋上填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函確保閥門沒有外漏。符合環保要求。
●閥蓋設有上密封座。符合美國石油協會API和英國BS標準的要求。

J41Y國標鍛鋼法蘭截止閥設計與制造標準：
●設計與制造：JB/T1751 、GB/T12235
●結構長度：GB/T12235
●法蘭尺寸：JB/T79、GB/T9113
●螺紋連接尺寸：GB/T7306
●對焊連接尺寸: GB/T12224
●壓力溫度：GB/T9131
●檢驗與試驗：JB/T9092、GB/T13927

J41Y國標鍛鋼法蘭截止閥的材料明細表：

序號	零件名稱	碳鋼系列	合金鋼系列	不銹鋼系列
序號	零件名稱	ASTM/ASME
1	閥體/Body	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣/Disc	A182/F430 & 410	A182/F304	A182F/304(L)	A182/F316(L)
3	閥桿/Stem	A182/F6a	A182/F304	A182/F304(L)	A182/F316(L)
4	密封墊片/Gasket	304+夾柔性石墨	304+夾柔性石墨	316+夾柔性石墨/PTFE	316+夾柔性石墨/PTFE
5	閥蓋/Bonnet	A105	A182/F304	A182/F304(L)	A182/F316(L)
6	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
7	銷軸/Pin	A276/420		A276/304
8	填料壓套/Packing Bushing	A276/410	A182/F304(L)	A182/F316(L)
9	填料壓板/Gland	A105	A182/F11	A182/F304(L)	A182/F316(L)
10	活結螺栓/Eyebolt	A193/B7	A193/B16	A193/B8	A193/B8M
11	螺母/Eyebolt Nut	A194/2H	A194/4	A194/8	A194/8M
12	閥桿螺母/Stem Nut	A276/410
13	手輪螺母/ Handwheel Nut	A194/2H	A194/4	A194/8	A194/8M
14	銘牌/ nameplate	SS 304	17	銘牌/ nameplate	SS 304
15	手輪/Handwheel	A197
16	填料/Packing	柔性石墨
17	銘牌/ nameplate	SS 304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

J41Y國標鍛鋼法蘭截止閥尺寸和重量：

PN（MPa)	DN(mm）	15	20	25	32	40	50	65
1.6	d（縮徑）	10	13	19.1	24	31.8	38.1	48.5
2.5
4.0
6.4
10.0
1.6	L	130	150	160	190	200	230	290
2.5
4.0
6.4		170	190	210	230	260	300	340
10.0
1.6	H（開啟）	158	163	193	250	250	291	350
2.5
4.0
6.4
10.0
1.6	W	100	100	125	160	160	180	240
2.5
4.0
6.4
10.0
1.6	WT（kg）	3.8	4.5	5.6	6.3	9.1	13.7	24.5
2.5		4.0	4.7	5.8	6.5	10.7	15.3	26.2
4.0		4.3	5.0	6.3	7.0	12.3	18.8	27.7
6.4		4.8	5.6	8.0	9.4	13.7	23.7	32.0
10.0		5.4	6.6	9.8	10.5	18.6	27.6	35.0

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J41Y國標鍛鋼法蘭截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
