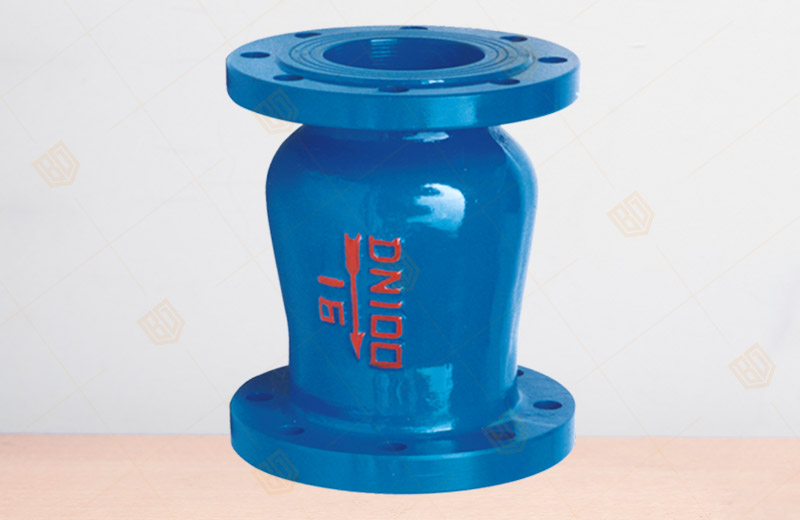

DRVZ(H42X)靜音式止回閥
產品概況
產品型號：DRVZ(H42X)
公稱通徑：DN50~350mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T 9113
試驗標準：GB/T13927、API598
DRVZ(H42X)靜音止回閥-產品說明
百鋼閥門集團生產銷售的DRVZ(H42X)靜音止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。靜音止回閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
DRVZ(H42X)靜音止回閥-主要技術參數
|
型號 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
|
公稱通徑 |
DN50-350mm |
|||
|
工作壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
|
密封試驗壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
|
殼體試驗壓力 |
1.5 MPa |
2.4 MPa |
3.75 MPa |
|
|
主要 |
閥體、導流體 |
灰鑄鐵 |
球墨鑄鐵 |
|
|
閥座、軸承、閥瓣、軸 |
鋁青銅或銘不銹鋼 |
|||
|
彈簧 |
不銹鋼 |
|||
DRVZ(H42X)靜音止回閥-主要外形尺寸
(法蘭尺寸1.0MPa按GB4216.84標準， PNl.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4 88標準)
|
公稱通徑 |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
229 |
|
125 |
254 |
|
150 |
267 |
|
200 |
292 |
|
250 |
340 |
|
300 |
- |
|
350 |
- |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DRVZ(H42X)靜音式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
