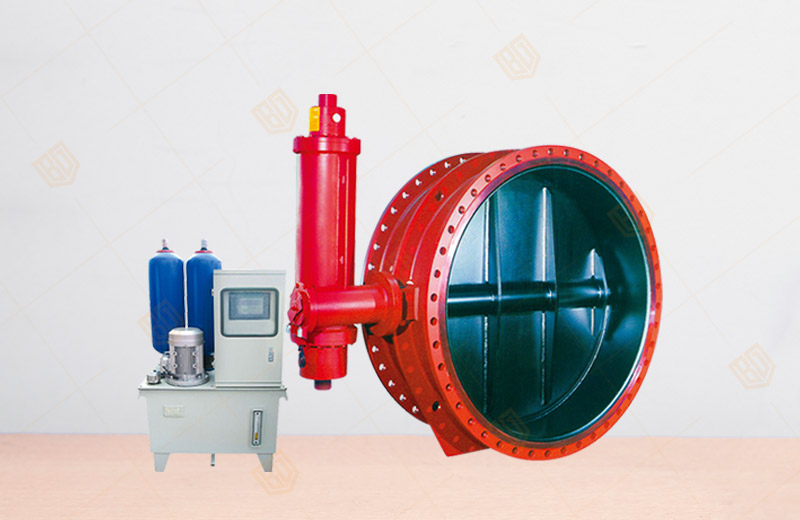

YKD型D743H快速關閉閥
產品概況
產品型號：YKD型D743H
公稱通徑：DN150~2000mm
公稱壓力：PN2.5~40.0MPa
適用介質：蒸汽、高爐煤氣、水、煙氣、空氣、油品等
介質溫度：≤600℃
設計制造：GB12238
法蘭連接：GB/T9113、GB/T17241.6
結構長度：GB12221
壓力試驗：GB/T13927、JB/T9092
YKD型D743H快速關閉閥產品介紹
百鋼閥門集團生產銷售的YKD型D743H快速關閉閥產品主要安裝應用于汽輪機抽汽管路、高爐煤氣余壓發電裝置進氣管路等高安全等級控制系統，作緊急急切斷閥用：能在系統出現危機工況或事故時，能在0.3-0.5秒的瞬間內試試緊急關閥，實現管路的可靠介質，有效防止汽機尾部蒸汽和冷凝水倒灌或切斷煤氣管路，保護透平機組的安全。本產品引進吸收國內外快速關閉閥功能，并進行技術優化改進，增設緩沖裝置，避免慣性沖擊，產品性能更加可靠，并延長閥門使用壽命。
YKD型D743H快速關閉閥產品特點
1、采用優化的三維偏心金屬硬密封結構，高溫防卡死，啟閉輕松，并徹底避免傳統金屬硬密封閥門的接觸擦傷弊��；
2、密封可靠，密封試驗零泄漏；
3、直聯齒條式活塞傳動，結構緊湊，3°關閉緩沖設計，恒轉矩啟閉，動作可靠；
4、整體式或分體式電液控制裝置，安裝便利。
YKD型D743H快速關閉閥主要外形尺寸（PN=2.5MPa）
| DN | L | D | D1 | b | n | d | B1 | B2 | B3 | B4 | H1 | H2 | H0 |
| 200 | 152 | 320 | 280 | 24 | 8 | 19 | 128 | 150 | 880 | 1340 | 176 | 481 | 887 |
| 250 | 165 | 375 | 335 | 26 | 12 | 19 | 128 | 150 | 880 | 1340 | 210 | 518 | 958 |
| 300 | 178 | 440 | 395 | 26 | 12 | 23 | 128 | 150 | 880 | 1340 | 238 | 577 | 1045 |
| 350 | 190 | 490 | 445 | 26 | 12 | 23 | 135 | 160 | 1066 | 1722 | 270 | 617 | 1140 |
| 400 | 216 | 540 | 495 | 26 | 16 | 23 | 135 | 160 | 1066 | 1722 | 302 | 659 | 1214 |
| 450 | 222 | 595 | 550 | 28 | 16 | 23 | 135 | 160 | 1066 | 1722 | 332 | 678 | 1263 |
| 500 | 229 | 645 | 600 | 28 | 20 | 23 | 180 | 205 | 1380 | 2220 | 370 | 738 | 1370 |
| 600 | 267 | 755 | 705 | 30 | 20 | 28 | 180 | 205 | 1380 | 2220 | 432 | 827 | 1521 |
| 700 | 292 | 860 | 810 | 30 | 24 | 28 | 180 | 205 | 1380 | 2220 | 470 | 875 | 1607 |
| 800 | 318 | 975 | 920 | 32 | 24 | 31 | 195 | 220 | 1550 | 2510 | 530 | 953 | 1763 |
| 900 | 330 | 1075 | 1020 | 34 | 24 | 31 | 195 | 220 | 1550 | 2510 | 580 | 1000 | 1860 |
| 1000 | 410 | 1175 | 1120 | 34 | 28 | 31 | 195 | 220 | 1550 | 2510 | 650 | 1092 | 2022 |
| 1200 | 470 | 1405 | 1340 | 38 | 32 | 34 | 221 | 250 | 1745 | 2777 | 765 | 1238 | 2307 |
| 1400 | 530 | 1630 | 1560 | 42 | 36 | 37 | 221 | 250 | 1745 | 2777 | 890 | 1319 | 2513 |
| 1600 | 600 | 1830 | 1760 | 46 | 40 | 37 | 221 | 250 | 1745 | 2777 | 1010 | 1429 | 2743 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YKD型D743H快速關閉閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
