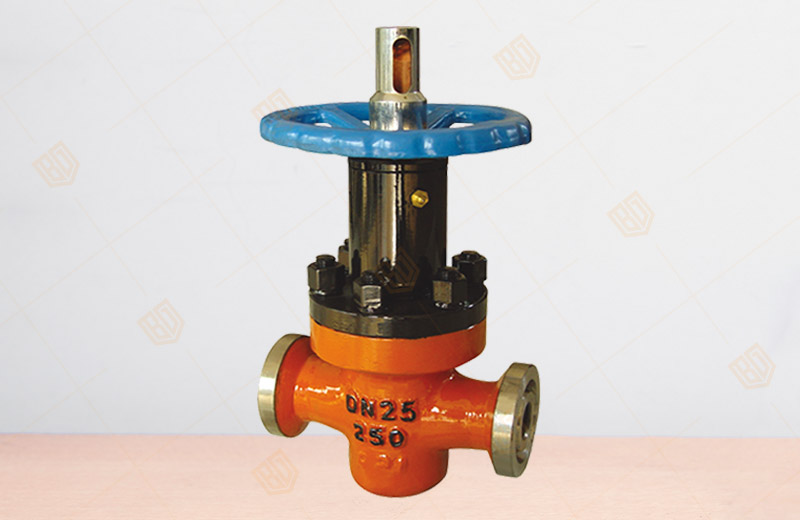

ZF83Y卡箍高壓平板閘閥

產品概況

產品型號：ZF83Y
公稱通徑：DN25～200mm,NPS 1"～8"
公稱壓力：PN15～450MPa，Class900～2500Lb
連接方式：法蘭、對焊、卡箍
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
驅動方式：手動、傘齒輪傳動、電動

ZF83Y卡箍高壓平板閘閥產品詳情

ZF83Y卡箍高壓平板閘閥產品簡介

百鋼閥門集團生產銷售的ZF83Y卡箍高壓平板閘閥產品采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天燃氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

ZF83Y卡箍高壓平板閘閥結構特征與工作原理

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2、閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。

3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。

6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

ZF83Y卡箍高壓平板閘閥性能規范

壓力等級	16	20	25	32	35	40
工作壓力(Mpa)	≤16	≤20	≤25	≤32	≤35	≤40
強度試驗(Mpa)	24	30	37.5	48	52.5	60
密封試驗(Mpa)	17.6	22	27.5	35.2	38.5	44

介質	水、油、天燃氣
溫度	-19～120℃

ZF83Y卡箍高壓平板閘閥外形及連接尺寸

公稱壓力(MPa)	公稱通徑	尺寸
公稱壓力(MPa)	公稱通徑	D	G	C	L	E	H	W	L0
16 20	40	36	43	64	210	82	356	240	430
	50	46	52	70	242	100	379	260	460
	65	58	63	89	260	125	402	280	500
	80	72	78	108	310	157	475	320	550
	100	90	95	130	450	183	548	350	610
	150	135	150	195	550	262	660	450	750
25	40	36	43	64	210	82	356	240	430
	50	46	56	76	310	120	379	260	460
	65	53	67	89	340	132	402	280	500
	80	65	86	114	380	157	475	320	550
	100	80	101	133	450	183	548	350	610
	150	130	167	219	620	272	793	450	750
35	40	36	43	64	210	82	356	240	430
	50	46	56	76	300	123	379	260	460
	65	53	67	89	340	136	402	280	500
	80	65	86	114	380	162	475	320	550
	100	80	101	133	450	188	548	350	610
	150	130	167	219	620	278	793	450	750
