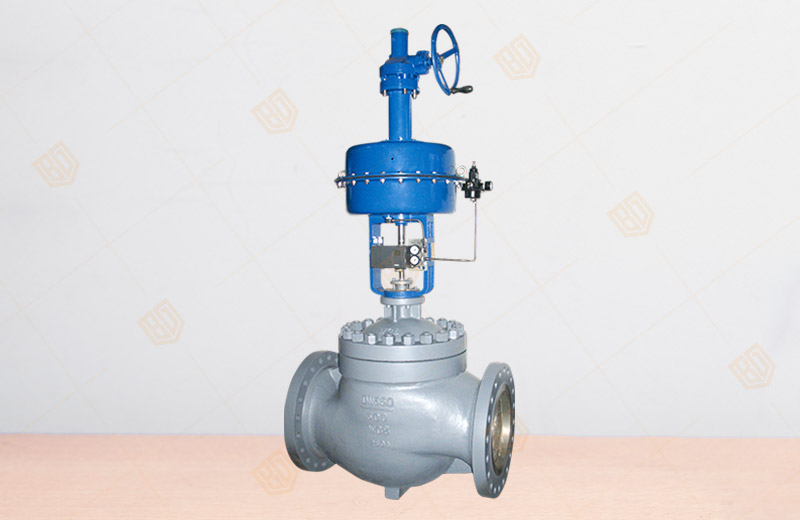

ZJHM氣動套筒調節閥

產品概況

產品型號：ZJHM
公稱通徑：DN20～200mm
公稱壓力：PN16~100MPa
適用溫度：-196~+560℃
主要材質：WCB、LCB、WC9
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）

ZJHM氣動套筒調節閥產品詳情

一、ZJHM氣動套筒調節閥概述

百鋼閥門集團生產銷售的ZJHM氣動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196~+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇。

二、ZJHM氣動套筒調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	WCB	LCB	WC9
2	墊片	316+石墨/PTFE			2	墊片	316+石墨/PTFE
3	套筒	304	304	304	3	套筒	304	304	304
4	閥芯	304	304	304	4	閥芯	304	304	304
5	閥蓋	WCB	LCB	WC9	5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304	6	閥桿	304	304	304
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、ZJHM氣動套筒調節閥主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構 型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程L（mm）		16		25			40			60
膜片有效面積Ae（cm2）		280		400			600			1000
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa）		0.14、0.25、0.28、0.40

四、ZJHM氣動套筒調節閥主要性能指標

序號	項 目			標準型調節閥		散熱、低溫型調節閥
序號	項 目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死區＜（%）			3	0.4	8	1
4	始終點偏差＜（%）	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5				±2.5	+2.5	+6	+2.5

五、ZJHM氣動套筒調節閥外型尺寸

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度（L）	PN16/25	184	184	200	222	254	276	298	352	420	451	543
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64、100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZJHM氣動套筒調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
