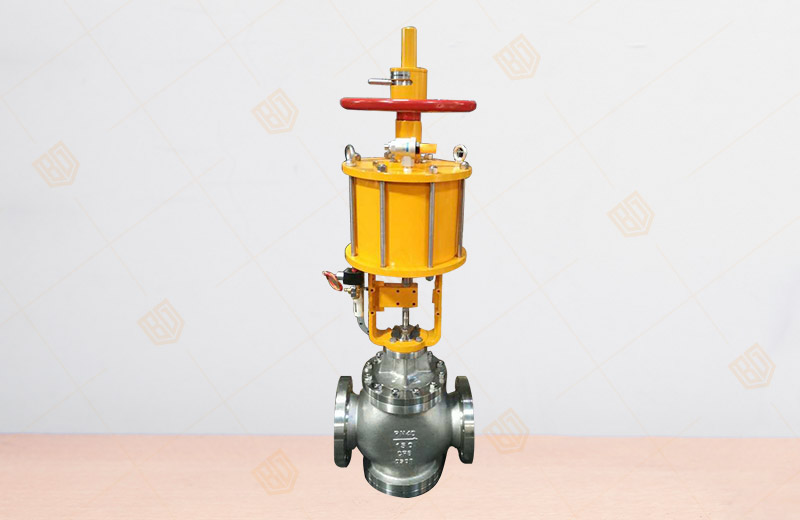

ZSQN氣動活塞式三通切斷閥

產品概況

產品型號：ZSQN
公稱通徑：DN20~200mm
公稱壓力：PN1.0～6.4MPa
連接方式：法蘭
閥體材料：鑄鐵、碳鋼、不銹鋼
適用介質：水、蒸汽、油品、酸堿等
適用溫度：軟密封F（四氟乙烯）≤180℃，硬密封≤450℃。
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）

ZSQN氣動活塞式三通切斷閥產品詳情

百鋼閥門集團生產銷售的ZSQN氣動活塞式三通切斷閥, 由ZS型彈簧活塞式執行機構和切斷閥組成，體積和重量輕小，切斷迅速可靠，許用壓差大。是自控系統執行元件，它接受二位調節儀表，PC程控機以及電控"ON-OFF"開關量信號，切斷、開啟或改變介質流向，實現對工藝參數二位式控制，適用于工藝管道緊急切斷和放空用自動保護聯鎖系統等場所。本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。

ZSQN氣動活塞式三通切斷閥主要性能參數
機構型式：氣動活塞式執行機構
供氣壓力：0.4-0.7MPa
ZSQN型氣動活塞三通切斷閥作用型式：氣開或氣關(三通切斷閥的作用方式是對上閥座而言,氣開即側開底關,閥配正作用執行機構。反之氣關即側關底開。)
密封材料：聚四氟乙烯、不銹鋼等
流量特性：快開特性
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合GB/T4213IV級
軟閥座：小于閥額定容量的10-7, 符合GB/T4213V級
切斷時間：0.5-4秒

ZSQN氣動活塞式三通切斷閥產品尺寸

公稱通徑 DN(mm)	L	A	H	H1	重量(Kg)	信號接頭內螺紋
20	150	130	92	310	10	M10×1
25	160	130	92	310	12
32	180	130	93	310	15
40	200	150	105	370	18
50	230	150	108	380	25
65	290	210	120	400	30
80	310	210	125	410	40
100	350	210	135	425	60

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZSQN氣動活塞式三通切斷閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
