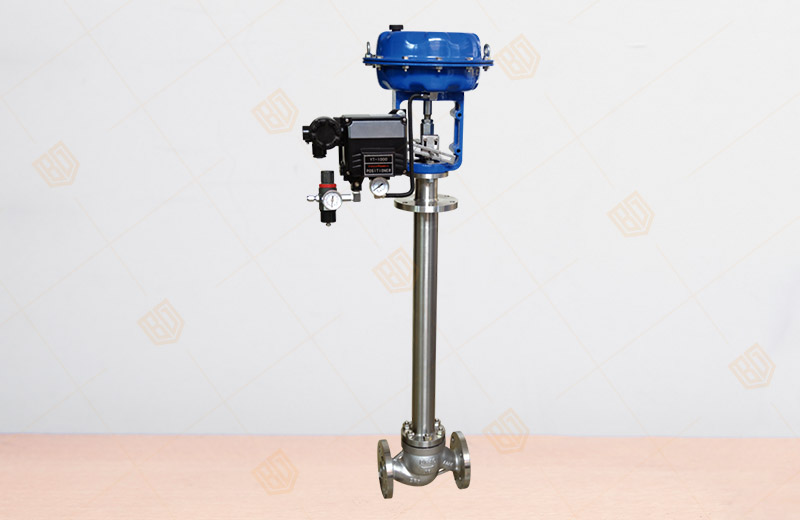

ZMAP-D氣動薄膜低溫調節閥

產品概況

產品型號：ZMAP-D
公稱通徑：DN15~200mm
公稱壓力：PN16~64MPa
適用溫度：-60～-250℃
主要材質：碳鋼、不銹鋼、鉻鉬鋼
適用介質：液氧、液氮等
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）

ZMAP-D氣動薄膜低溫調節閥產品詳情

一、ZMAP-D氣動薄膜低溫調節閥主要技術性能指標

泄漏率：?jiǎn)巫y、小流量閥小于閥額定容量的10-4

雙座閥、小于閥額定容量的5×10-3

回差：帶定位器，小于全行程的3％

基本誤差：帶定位器，小于全行程的±3

注：采用標準的V型聚四氟乙烯填料。

二、ZMAP-D氣動薄膜低溫調節閥主要技術參數

公稱通徑
閥座直徑		3	4	5	6	7	8	9	10	12	15	20	26	32	40	50	66	80	100	125	150	200
流量系數KV	小流量閥	0.08	0.12	0.20	0.30	0.50	0.80	1.00	--	--	--	--	--	--	--	--	--	--	--	--	--	--
	單座閥	--	--	--	--	--	--	--	1.2	2.0	3.2	5.0	8	13	22	32	50	80	120	200	280	450
	雙座閥	--	--	--	--	--	--	--	--	--	--	--	10	16	25	40	72	100	160	250	400	630
額定行程		10											16		25		40			60
可調范圍		30：1
公稱壓力		標準產品1.6、4.0、6.4MPa；
閥芯形式		單、雙座閥為直通鑄造球形閥，小流量閥為直通鍛造閥
流量特性		等百分比、直線、快開
作用形式		氣開式、氣關式
工作溫度		-250～60℃
法蘭標準		符合JB78-59、JB79-59標準，可按JB/T79.1-94、JB/179.2-94、HG20592-2009、ANSI、JIS、DIN等標準訂貨生產
執行機構		ZMAB氣動薄膜執行機構、ZHAB精小型氣動薄膜執行機構
可配附件		定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急動作裝置、手輪機構等

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。

三、ZMAP-D氣動薄膜低溫調節閥介質溫度范圍

公稱通徑接管坐標尺寸 H（mm）作溫度范圍（℃）	D1	D2	D3
公稱通徑接管坐標尺寸 H（mm）作溫度范圍（℃）	-60 ~ -100	-100~ -200	-200 ~ -250
G1/2,G3/4,20~50	500	700	900
65~100	600	800	1000
125~200	700	900	1100

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。

四、ZMAP-D氣動薄膜低溫調節閥主要零部件材料

零部件名稱	閥體	芯座	填料
材質	鑄不銹鋼（ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti）等	1Cr18Ni9Ti、OCr18Ni12Mo2T等	V型聚四氟乙烯

五、ZMAP-D氣動薄膜低溫調節閥法蘭距和外形尺寸

公稱通徑	L（mm）			H2（mm）		H1（mm）		D（mm）	D1（mm）	D2	D3	n-d
公稱通徑	PN1.6	PN4.0	PN6.4	氣開	氣關	小流量閥單座閥	雙座閥	D（mm）	D1（mm）	D2	D3	n-d
G1/2、G3/4	80			412	365	19	--	230	135	160	190	--
20	180	180	190	492	445	74	--	280	235	260	290	8-φ14
25	185	190	200	440		99	104		235	260	290
32	200	210	210	443		105	107		255	285	315
40	220	230	235	489		117	127	325	280	305	355	8-φ16
50	250	255	265	499		132	132	325	310	340	370	8-φ16
65	275	285	295	641		165	175	410	345	375	410	10-φ16
80	300	310	320	644		168	185		370	405	440	10-φ18
100	350	355	370	653		177	202		430	460	490	12-φ18
125	410	425	440	784		225	250	495	470	525	560	16-φ18
150	450	460	475	782		233	260		550	590	630	16-φ18
200	550	560	570	779		272	302		660	700	740	20-φ18
